1、簡介
通常與溫度變送器，調節器以及顯示儀表等配套使用，組成過程控制系統，用以直接測量或控制各種生產過程中-200℃-500℃范圍內的液體，蒸汽和氣體介質以及固體表面的溫度。
熱電阻是利用物質在溫度變化時本身電阻也隨著發生變化的特性來測量溫度的。當被測介體中有溫度剃度存在時，所測的溫度是感溫元件所在范圍介質中的平均溫度。

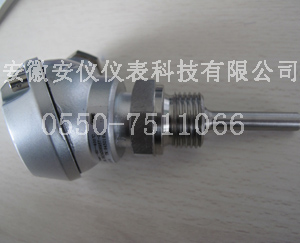

盡管各種熱電阻的外形差異很大，但是它們的基本結構卻大致相似，一般有感溫元件，絕緣套管，保護管，和接線盒等主要部分組成
2、特點
·壓簧式感溫元件，抗振性能好；
·測溫精度高；
·機械強度高，耐壓性能好；
·進口薄膜電阻元件，性能可靠穩定。
3、工作原理
熱電阻是利用物質在溫度變化時，其電阻也隨著發生變化的特征來測量溫度的。當阻值變化時，工作儀表便顯示出阻值所對應的溫度值。 |
|
型號 |
WZP-220 |
WZP-230 |
WZP-221 |
WZP-231 |
|
WZP2-220 |
WZP2-230 |
WZP2-231 |
WZP2-231 |
|
分度號 |
Pt100 |
Pt100 |
Pt100 |
Pt100 |
|
測量范圍 |
-200～+500℃ |
-200～+500℃ |
-200～+500℃ |
-200～+500℃ |
|
精度等級 |
A級，B級 |
A級，B級 |
A級，B級 |
A級，B級 |
|
測量端形式 |
單支，雙支 |
單支，雙支 |
單支，雙支 |
單支，雙支 |
|
接線方式 |
3線制或4線制 |
3線制或4線制 |
3線制或4線制 |
3線制或4線制 |
|
探頭直徑 |
Ω3，Ω6 |
Ω3，Ω6 |
Ω3，Ω6 |
Ω3，Ω6 |
|
過程連接 |
固定螺紋M27*2 G3/4 3/4″NPT |
固定螺紋M27×2 |
固定螺紋M27*2 G3/4 3/4″NPT |
固定螺紋 |
|
G3/4 |
G3/4 |
|
3/4〝NPT |
3/4″NPT |
|
插入長度 |
100，150，200，300 |
100，150，200， 300 |
100,150,200,300 |
100,150,200,300 |
|
4,005,007,501,000 |
4,005,007,501,000 |
4,005,007,501,000 |
4,005,007,501,000 |
|
保護管材質 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
|
3044SS 316L |
|
保護管直徑 |
Ω12，Ω16 |
Ω12，Ω16 |
Ω12，Ω16 |
Ω12，Ω16 |
|
公稱壓力 |
|
≤10MPa |
|
≤2。5MPa |
|
接線盒材質 |
鑄鋁合金 |
鑄鋁合金 |
鑄鋁合金 |
鑄鋁合金 |
|
不銹鋼 |
不銹鋼 |
不銹鋼 |
不銹鋼 |
|
防護等級 |
IP65 |
IP65 |
IP65 |
IP65 |
|
電氣出口 |
M20×1.5 |
M20×1.5 |
M20×1.5 |
M20×1.5 |
|
1/2〝NPT |
1/2〝NPT |
1/2〝NPT |
1/2〝NPT |
|
附加選項 |
帶一體化溫度變送器 保護管帶變截面 |
|
備注 |
1) 帶一體化溫度變送器的型號后加B,例WRNB-230,訂貨時須注明沒量范圍 |
|
2) 帶保護管帶變截面的型號加G,例WRN-230G | |
