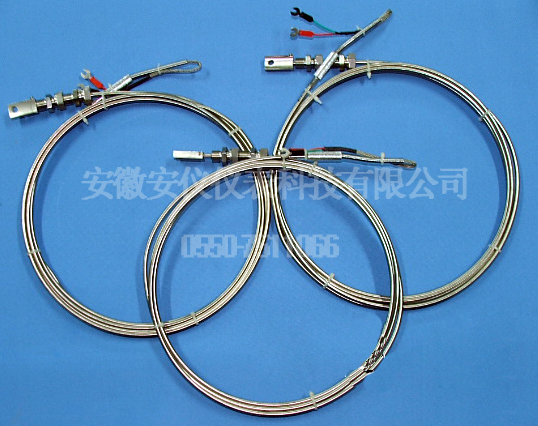

鍋爐爐壁熱電偶是采用Φ4、Φ5直徑的鎧裝元件作測溫探頭，引出線做成電纜狀，測量端用螺釘或焊接方法緊固在導熱板上(當采用熱電阻時，不準用氣焊法)，而導熱板一面帶有與爐壁或管道相吻合的曲面，導熱板被焊接或箍在爐(管)壁上，通過導熱板的熱傳導，即可測得爐壁或其它圓柱面的表面溫度。
一、概述：
鍋爐爐壁熱電偶是采用Φ4、Φ5直徑的鎧裝元件作測溫探頭，引出線做成電纜狀，測量端用螺釘或焊接方法緊固在導熱板上(當采用熱電阻時，不準用氣焊法)，而導熱板一面帶有與爐壁或管道相吻合的曲面，導熱板被焊接或箍在爐(管)壁上，通過導熱板的熱傳導，即可測得爐壁或其它圓柱面的表面溫度。
適合于電廠鍋爐爐壁，管壁及其它圓柱體表面測量。
二、爐壁電偶技術參數：
精度等級：Ⅰ﹑Ⅱ級
公稱壓力：常壓
彎曲半徑：R≥5D
三、規格及型號：
| 型號 |
分度號 |
測量范圍 |
插入方向 |
固定裝置形式 |
長度L(mm) |
附注 |
WRNT-11Z
WRNT2-11Z |
K |
0~800℃ |
沿管道軸向 |
焊接固定
導熱板式 |
3000
4000
6000
8000
10000
15000
20000
25000 |
l、抱箍半徑或?qū)岚迩姘霃?R=29或R=100;
2、導熱板材料:1Crl8Ni9Ti;
3、熱響應時間:接殼式偶Υ0.5≤0.8秒;絕緣式偶Υ0.5≤2.5秒。 |
WRET-11Z
WRET2-11Z |
E |
0~600℃ |
WRNT-11J
WRNT2-11J |
K |
-200~500℃ |
沿管道徑向 |
WRET-11J
WRET2-11J |
E |
0~800℃ |
WRNT-51Z
WRNT2-51Z |
K |
0~600℃ |
沿管道軸向 |
抱箍固定
導熱板式 |
WRET-51Z
WRET2-51Z |
E |
-200~500℃ |
WRNT-51J
WRNT2-51J |
K |
0~800℃ |
沿管道徑向 |
WRET-51J
WRET2-51J |
E |
0~600℃ |
| 型 號 |
分度號 |
測溫范圍℃ |
測量端形式 |
規 格 |
| Lmm |
L1mm |
|
WRNK-191M
WRNK2-191M |
K |
0—800 |
絕緣式 |
1000
2000
4000
5000
8000
15000
25000 |
1000
2000
4000
5000
8000
15000
25000 |
|
WREK-191M
WREK2-191M |
E |
0—600 |
|
WRNK-192M
WRNK2-192M |
K |
0—800 |
接殼式 |
|
WREK-192M
WREK2-192M |
E |
0—600 |
1.熱電偶I級按協議訂貨
2.保護管材質為1Cr18Ni9Ti,其余材質根據協議訂貨.
|
