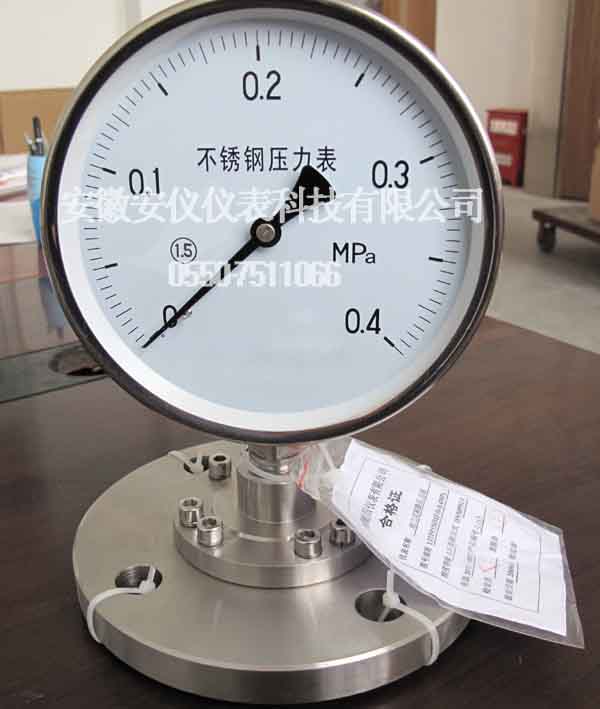

一、隔膜壓力表的簡介 由隔膜隔離器與通用型壓力儀表組成一個系統的隔膜表。
隔膜壓力表與設備連接方式主要有螺紋連接和法蘭連接及衛生卡箍式等.
隔膜表主要用于石油化工、制堿、化纖、染化、制藥、食品和 制堿等工業部門生產過程中測量流體介質壓力之用。
隔膜壓力表結構原理
當測量介質的壓力P作用于隔膜， 則隔膜產生變形[2]，壓縮壓力儀表測壓系統的密封液，使其形成P-△P的壓力。當隔膜的剛性足夠小時，則△P也很小，壓力儀表測壓系統形成的壓力就近于測量介質的壓力。
二、隔膜壓力表主要技術指標 1: 溫度特性：
由于隔膜壓力表系統由填充了密封液作為傳遞壓力的介質，則由于密封液的溫度體膨脹系數，使壓力儀表隨受壓部溫度升高而示值也升高，其溫度影響量與密封液體膨脹系數，隔膜剛度以及受壓部溫度有關，尤其對于低量程的壓力儀表，則影響更明顯。一般受壓部溫度誤差規定不大于0.1%/℃。故隔膜壓力儀表總的溫度影響一般是由通用型儀表溫度影響量與隔膜裝置受壓部溫度影響量兩者之和。
·
2：精度等級 :1.6級 ；2.5級
3：測量范圍（Mpa)[3] 螺紋連接式:~0.1~0至0~60
法蘭連接式:~0.1~0至0~25
卡箍衛生型:~0.1~0至0~2.5
4：隔膜材料 :0Crl7Nil2Mo2(316)；蒙乃爾合金(Cu30Ni70)；哈氏合金(H276C)；鉭(Ta)及氟塑料(F4)。
5：內部填充工作液: （1）硅油 （2）根據客戶需求填充
6：工作條件
?。?）溫度 環境溫度 - 20~+[4]55℃ 被測介質溫度- 20~+55℃
?。?）工作壓力 靜負荷：用至測量上限值的3/4
(3) 交變負荷：用至測量上限值的2/3
(4) 短時壓力：用至測量上限值
7 ：連接尺寸
?。?）螺紋連接：M20*1.5(G3/8″ G1/2″)
(2) 法蘭連接
A;機械工業部標準JB81-5 《平焊鋼法蘭》
B:化學工業部標準《耐酸平焊鋼法蘭》
C:根據用戶需求定制
8 :儀表外徑 φ60mm φ75mm φ100mm φ150mm
9:儀表執行標準JB/T8624-1997 |
