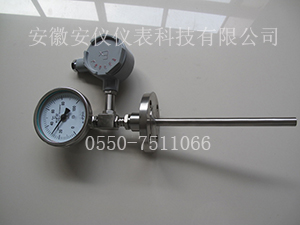

1：產品簡介
體壓力式溫度計以及由此開發的系列化溫度儀表，克服了傳統膨脹式溫度計性能單一、壽命短、可靠性差、溫包體積大的缺點。其中測溫元件體積分別比傳統的蒸汽和氣體壓力式溫度計縮小了30和60倍，創造性地將鉑或銅熱電阻測溫元件安裝于測溫元件內，實現了機電一體化的測溫功能。形成了以液體壓力式溫度極為基本測溫儀表的遠傳、防爆、防震、防腐、電接頭、溫度信號變送等多功能、系列化溫度儀表。
2型號及規格組成
1.WTY系列溫度計編號規則
2.WTY系列溫度計編號說明
①、編號中斜杠“/”前面型號部分，按《工業自動化儀表產品型號編寫原則》的規定編寫，
“/”后面為規格部分，由我廠自行規定，若設計選型時因字符太長無法填寫，可與我安儀公司聯系
約定其它代號。
②、編號第一節中的儀表功能為基本功能，若要選擇一項以上功能，請?jiān)诰幪栔性黾拥谌?jié)“功能組合”，其中防震、電接頭和***高指示三者之間只能選擇一種功能，防爆與電接頭兩者功能也不能組合。
③、附加說明請注明軟尾材料、出線裝置型號及位置、是否帶保護套管、防爆儀表出線方式、熱點阻分度號等以及其它要說明的內容。例如：“WTY-1033-X2-F0～100℃Φ12*300*10M的內容剎車管Pt100左接線盒”表示：該溫度計為液體壓力式帶電接頭雙上限報警熱電阻遠傳溫度計，且?guī)Х栏坠?，其具體尺寸為：溫包直徑12mm，插入深度300mm，剎車管軟尾長10M。鉑熱電阻Pt100，左接線盒引線，安裝螺紋為卡套螺紋M27*2。 [1]
3規格與參數
基本技術參數
測溫范圍：－40～600℃
環境溫度：－10～+55℃
相對濕度：5～95%
指示精度：1.5級
時間常數：≤60S
探頭耐震：6Mpa
探頭直徑：8-10mm、可動外螺紋:M27*2
熱電阻PT100（單路、雙路輸出）或4-20mA電流輸出
熱電阻分度號：Pt100或Cu50
熱電阻精度等級：ZBY-301-85-B級
熱電阻熱響應時間：τ0.5=35秒（包聚四氟乙烯時為45秒）
性能
（1）具有測溫探頭小，靈敏度高、線性刻度、壽命長等特點。
（2）具有遠傳輸出電阻信號（PT100），抗震性，耐腐蝕性及大功率開關信號等多種功能。
（3）結構形式與************產品相同，可替代進口。
儀表量程
|
含0點量程 |
無0點量程 |
|
-40～80℃、0～50℃、0～100℃、0～150℃0～200℃、0～250℃、0～300℃、0～400℃0～500℃、0～600℃ |
50～100℃、50～150℃、100～200℃150～250℃、200～400℃、200～500℃200～600℃、300～500℃、400～600℃ |
型號一覽表
|
型號 |
名稱 |
|
基本類型 |
WTY-1口口口WTYY-1口口口WTYZ-10口口口WTYX-10口口口WTYS-1口口口 |
液體壓力式溫度計液體壓力式熱電阻遠傳溫度計液體壓力式防震溫度計液體壓力式點接點溫度計液體壓力式熱電阻溫度變送器(4-20mA輸出) |
|
功 能 組 合 型 |
WTYY-10口口-X WTYS-10口口-XWTYY-10口口-ZWTYS-10口口-ZWTYY-1口口口-BWTYY-10口口-BZWTYS-1口口口-BWTYS-10口口-BZWTYY-1口口口-dWTYY-1口口口-dZWTYS-1口口口-dWTYS-10口口-dZ |
液體壓力式帶電接點熱電阻遠傳溫度計液體壓力式帶電接點熱電阻溫度變送器液體壓力式防震型熱電阻遠傳溫度計液體壓力式防震型熱電阻溫度變送器液體壓力式本安防爆型熱電阻遠傳溫度計液體壓力式本安防暴防震型熱電阻遠傳溫度計液體壓力式本安防暴型熱電阻溫度變送器液體壓力式本安防暴防震型熱電阻溫度變送器液體壓力式隔爆型熱電阻遠傳溫度計液體壓力式隔爆防震型熱電阻遠傳溫度計液體壓力式隔爆型熱電阻溫度變送器液體壓力式隔爆防震型熱電阻溫度變送器 |
|
WTY口-1口口口-口F |
液體壓力式防腐系列溫度計 |
4功能特點
防爆液體壓力式熱電阻遠傳溫度計以及由此派生的系列化溫度儀表，克服了傳統膨脹式溫度計壽命短、可靠性差、溫包體積大的缺點。其中測溫元件體積分別比傳統的蒸汽和氣體壓力式溫度計縮小了30和60倍，創造性地將鉑或銅熱電阻測溫元件安裝于測溫元件內，實現了機電一體化的測溫功能。形成了以液體壓力式溫度計為基本測溫儀表的遠傳、防爆、防震、電接點、溫度信號變送等多功能、系列化溫度儀表。
注：
1、電接點、熱電阻或溫度變送器的出線裝置一般位于表頭下部，變送器出線裝置采用防爆接線盒出線裝置。
2、嵌裝和掛裝型隔爆溫度計，接線盒須***安放在測溫元件上部，嚴禁放于表頭下部。
3、嵌裝和掛裝本安防爆溫度計，接線盒一般安放在表頭下部，也可以根據需要安放在測溫元件上部。
4、當儀表量程上限大于等于300℃時，安裝螺紋由不銹鋼材料制造，同時安裝螺紋至表頭尺寸h=100毫米；當儀表量程上限小于300℃時，安裝螺紋由H62黃銅制造h=60毫米。
|
