產品詳細介紹：

測試功能
　　具有wn****輸入功能。高速型：125ms、中速型：1s測量周期內能完成全部通道的測量和監視工作。
顯示功能
　　采用高分辨率的5英寸STN單色液晶顯示器，具有曲線、棒圖、數字、總覽、歷史曲線、一覽等多種顯示方式。
存儲功能
　　內部采用Flash Memory，即使是突然斷電，也能對存儲數據進行保護，多種數據保存格式和觸發功能可以更有效地保存數據，并且通過外部存儲媒體使數據得到雙重保護，同時可通過PC軟件對數據進行處理。
外部存儲媒體：3.5英寸軟盤（1.44MB）或CF卡（32至512MB）
操作性
　　使用“顯示/確認”鍵，從多種顯示方式種選擇所需的顯示方式，簡單的對話菜單方式可以對量程、報警等進行設定
高可靠性

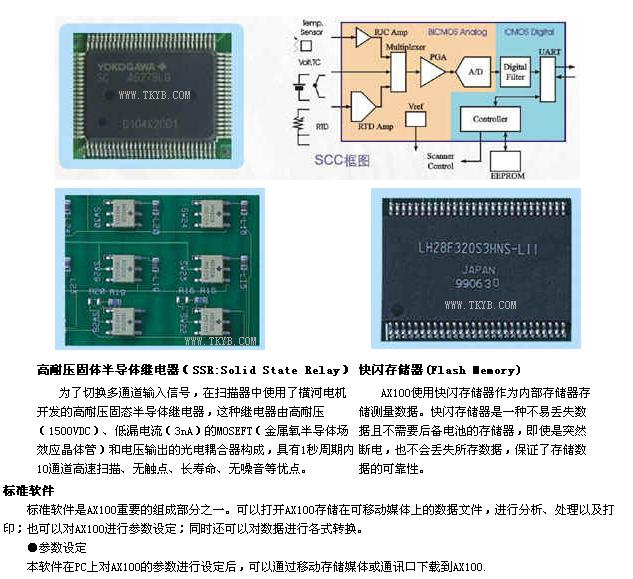

　　采用橫河電機獨自開發的高耐壓固態半導體繼電器（SSR）和單片信號調節器（SCC），并且使用了Flash Memory（即使突然斷電，也不會丟失數據），保證了數據萬無一失。
PC軟件
　　使用標準PC軟件，對保存在軟盤的數據進行處理、打印和轉換成用戶所需的格式。
通過RS-422-A/485通信，對AX100的各種設定條件進行在線設置。

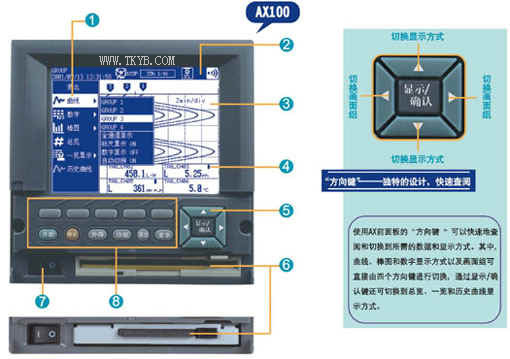

操作
　　AX100無紙記錄儀采用5英寸的STN液晶顯示器。中文顯示/操作畫面使數據觀測和參數設定更容易、更方便。優化設計，將參數設定鍵與日常操作鍵分開，使操作簡單方便，又減少了出錯的可能性。

1、顯示方式菜單
　　按下“顯示/確認”鍵，彈出顯示方式菜單，通過方向鍵選擇顯示方式。
2、狀態顯示區
　　用圖標表示操作狀態。
3、曲線顯示區
　　顯示每個通道的曲線、標尺值、單位和信號。可以改變曲線顯示方向（垂直或水平）和背景顏色（白或藍）。也可以顯示標尺板。
4、數字顯示區
　　顯示每個通道的數值/標記信息、單位和報警狀態。
5、方向鍵
　　方向鍵主要用于切換方式和顯示組，在設定時用來移動設定位置。
6、軟盤驅動器（上圖）或CF卡驅動器（下圖）
　　使用3.5英寸軟盤驅動器或CF卡驅動器。在日常操作中，為保證媒體和驅動器的可靠性，驅動器有蓋板保護。
7、電源開關
8、鍵盤
　　用來完成測量開始和結束動作，以及各種設定時使用。通常蓋板是關閉狀態。

存儲功能
　　●保存方式
　　　手動保存
　　　當在驅動器中插入媒體時，保存在內存中的數據就存儲到媒體上。這種方式適合需要在軟盤上存儲一部分相關數據以便查詢。
　　　自動保存
　　　數據以指定的周期存儲到插入驅動器的媒體中。這種方式在自動記錄系統中能夠進行長時間的數據自動記錄。

標準性能
　　測量和顯示精度：
（在標準工作狀態：23±2?C，55±10%RH，電源電壓90~132，180~250VAC，電源頻率：50/60 Hz±1%以內，預熱30分鐘以上，在振動不影響儀表工作的狀態下的性能）。

基準接點補償：可切換INT（內部）/EXT（外部）（所有通道共用）
基準接點補償精度：R，S，B，W，WRe型：±1℃
K，J，E，T，N，L，U型：±0.5?C（0?C以上）
***大輸入電壓：0.2VDC以下的電壓量程及熱電偶：±10VDC（連續）
2VDC以上的電壓量程：±60VDC（連續）
輸入阻抗：0.2VDC以下的電壓量程及熱電偶：10MΩ以上
2VDC以上的電壓量程：約1MΩ
輸入外部阻抗：直流電壓，熱電偶輸入：2KΩ以下
熱電阻輸入（Pt100）：每根線10Ω以下（3線應相等）
輸入偏置電流：10nA以下
***大共模干擾電壓：250VACrms（50/60Hz）
通道間***大干擾電壓：250VACrms（50/60Hz）
通道間干擾：120dB（輸入外部阻抗500Ω，向其他通道輸入30V時）
共模抑制比：120dB（50/60 Hz±0.1%， 500Ω不平衡，負極端子-地之間）
串模抑制比：40dB（50/60 Hz±0.1%）

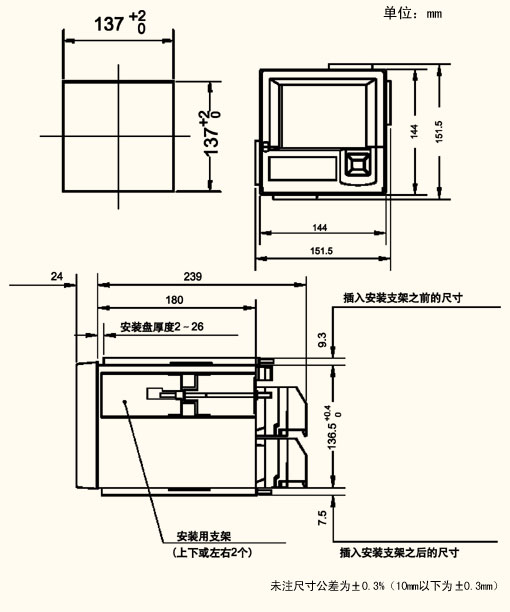

外形開孔圖

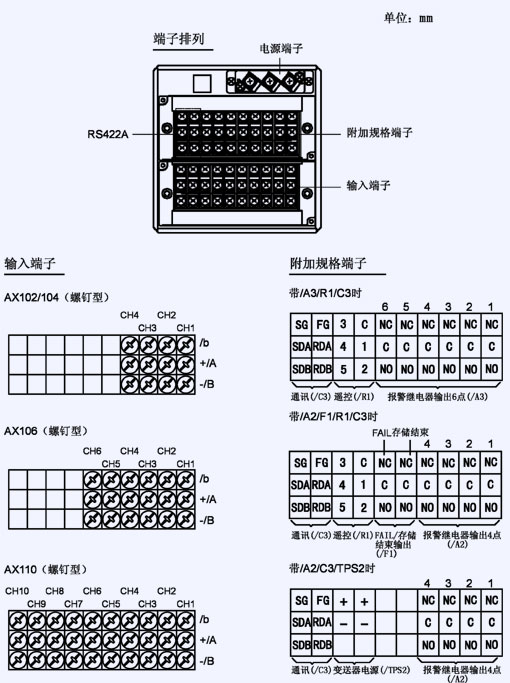

端子排列圖

標準規格
█常用規格
　　安裝：嵌入式安裝（ 垂直面板）。可向后傾斜3 0 °安裝，左右水平。
　　安裝面板厚: 2～26mm
　　材質：外殼: 鋼板
　　面板: 聚碳酸酯
　　涂裝色：
　　外殼: 淺蘭灰色（ 相當于邁歇爾3.1GY6.1/0.2）
　　面板： 淺炭灰色（ 相當于邁歇爾10B3.6/0.3）
　　外形尺寸： 144（W）× 144（H）× 239（D）mm
　　質量：
　　AX102: 約3.0kg AX104: 約3.0kg
　　AX106: 約3.0kg AX110: 約3.0kg
█輸入部分
　　輸入點數: AX102: 2 通道AX104: 4 通道 AX106: 6 通道AX110:10 通道
　　測量周期：
　　AX102/AX104: 125ms
　　AX106/AX110: 1s（A/D 積分時間為100ms 時為2s）
　　輸入種類：DCV（直流電壓），TC（熱電偶），RTD（ 熱電阻） ，DI（動作記錄），DCA（直流電流，需分流電阻）

*1 R,S,B,K,E,J,T,N: IEC584-1 （1995） ,DIN IEC584 ,JIS C 1602-1995
*2 W: W-5% Rd/W-26% Rd （Hoskins Mfg.Co.） ,ASTM E988
*3 L: Fe-CuNi ,DIN43710 ; U: Cu-CuNi, DIN43710
*4 Pt100: JIS C 1604-1997, IEC 751-1995, DIN IEC751-1996
JPt100: JIS C 1604-1989, JIS C 1606-1989
*5 測量電流：i=1mA
*6 WRe 3-25
A/D 積分時間：
可以從20ms（50Hz），16.7ms（60Hz），100ms（50/60Hz，僅AX106，AX110），AUTO（ 根據不同的電源頻變可自動切換20ms，16.7ms）中選擇
熱電偶斷偶檢查：
可切換ON/ OFF（ 可對每個通道設定）,可切換斷偶正顯示/ 負顯示
濾波器功能：
AX102，AX104： 可切換濾波功能ON/OFF（可在每個通道設定），時間常數可從2 秒，5 秒，10 秒中選擇。
AX106，AX110： 可切換移動平均ON/OFF（可對每個通道設定） ，移動平均次數從2～16 次中設定。
運算：
差值運算: 任意通道間可進行差值運算
可運算方式:DCV，TC，RTD
標尺: 可換算方式:DCV，TC，RTD
可設定范圍: -30000～30000
小數點位置:可任意設定
單位: 可任意設定（ ***多6個字符）
█顯示部分
顯示器: 5 英寸STN　LCD（320 × 240 點）
顯示色: 背景色：可選擇藍，白中任一種
曲線顯示:
方向: 縱向或者橫向
通道數: 每個畫面（ 一組） ***多6 個通道
畫面數: 4 個（ 4 組）
曲線寬度: 可從1 ，2 ，3 點中選擇
顯示更新周期:
可從1，2，5，10，20，30 分鐘，1，2，4 小時/ div 中選擇。AX102，AX104 還可從15，30 秒/div 中選擇
棒圖顯示：
方向： 縱向或橫向
通道數： 每個畫面（ 一組） ***多6 個通道
畫面數: 4 個畫面（ 4 組）
標尺: 可設定為4～12 格,C12
標尺基準位置: 標準或中央（橫向顯示時）
顯示更新周期: 1 秒
數字顯示:
通道數: 每個畫面（ 1 組） ***多6 個通道
畫面數: 4 個畫面（ 4 組）
顯示更新周期: 1 秒
總覽顯示:
通道總覽： 所有通道的測量值和報警狀態
一覽顯示:
報警一覽顯示: 顯示報警履歷清單。如果用光標指定，則跳到指定部分的曲線顯示。
信息一覽顯示：顯示信息時間和內容清單。
如果用光標指定，則跳到指定部分的曲線顯示。
內存一覽顯示：顯示內存文件清單。如果用光標指定，則跳到指定部分的曲線部分。
標記顯示: 可顯示文字?jǐn)?shù): ***多1 6 個字符
可顯示文字: 英文數字
其他顯示內容：
存儲器狀態，標尺值（ 自動切換顯示ON/OFF） 柵格（分割數可設定為4～12）以及時：分，時間（年/ 月/ 日，時：分：秒），分割線（ 寬度可選擇1 點，2 點，3 點） 、信息（ ***多16 個字符，8種類型） ，報警標志
歷史曲線功能:
可再現內存或外部存儲媒體的
數據顯示形式：2 畫面或全畫面
時間軸操作: 顯示壓縮/ 放大，滾動顯示
LCD 保護功能:
如果在一定時間（ 可設定為1 ，2，5，10，30,60 分鐘）后無鍵操作，LCD 的背景光會變暗
█存儲功能
外部存儲媒體（ 附加規格）：
3.5 英寸軟盤（2HD）/CF 卡（32-512MB）
測量數據文件：
類型：
（1） 事件文件（ 在指定采樣周期內保存采樣瞬時值）
（2） 顯示數據文件（ 在測量周期內采樣到的測量數據中保存顯示更新周期內的***大值和***小值）
保存方式:
（1） 事件文件（觸發、循環） ＋顯示數據文件
（2） 顯示數據文件
（3） 事件文件（自由、觸發、循環）
數據保存方法: 手動保存或自動保存
手動保存:
通過插入外部存儲媒體保存數據
正在測量時: 保存內存數據
測量停止時: 保存未保存的數據
自動保存：
顯示數據的保存: 以一定周期（10分鐘～31天） 保存到外部存儲媒體
事件數據的保存： 以一定的周期（3分鐘～31天） 保存到外部存儲媒體（ 自由觸發時）
采樣結束時保存（ 指定觸發時）
數據保存周期:
顯示數據文件: 與波形更新率連動
事件文件: 指定采樣周期
保存時間舉例：在一張軟盤上的保存時間，測量通道數=6ch，測量通道數=0ch
僅顯示數據文件

僅事件文件

顯示數據文件+事件文件/顯示數據文件

顯示數據文件+事件文件/事件文件


手動采樣數據：
存儲觸發：鍵操作或接點輸入
數據格式：ASCΠ
***大保存數：50個數據
外存的先入先出（FIFO）循環使用（僅當有可選件CF卡且指定為中文時）
TLOG數據（僅帶運算附加規格時）：
存儲觸發： TLOG時間結束
報表數據（僅帶運算附加規格時）：
種類： 時報，日報，日報+周報，日報+月報
數據格式： ASCΠ
屏幕復制功能：
復制方法： 鍵操作
數據格式： PNG
輸出： 可移動存儲媒體或通訊輸出
█ 報警功能
設定點數：每個通道***多可設定4個報警
報警種類：上 /下限，差值上 / 下限，變化率上 / 下限，延遲上 / 下限
變化率報警時間間隔：測量周期×1~15
報警延遲時間：1~3600秒
顯示：報警發生時在數顯區顯示報警種類，通用報警標志可選擇保持 / 非保持
遲滯：可切換ON（量程范圍的0.5%）OFF（所有通道 / 級別通用）
輸出：點數：2，4，6點（附加規格）
動作：勵磁 / 非勵磁，保持 / 非保持
記錄：記錄情報：報警發生 / 解除時間，報警種類
記錄量：***多記錄***新120個報警信息
█ 電源部分
額定電源電壓：100~240VAC（自動切換）
允許電源電壓范圍：90~132VAC，180~250VAC
額定電源頻率：50 / 60Hz（自動切換）
功耗：

█ 其他
時鐘精度：±100ppm，但不含電源開啟時的延遲（1秒以下）
絕緣阻抗：各端子-地：20MΩ以上（500VDC）
耐電壓： 電源端子-地：1500VDC（50 / 60Hz） 1分鐘
接點輸出端子-地：1500VDC（50 / 60Hz） 1分鐘
測量輸入端子-地：1500VDC（50 / 60Hz） 1分鐘
測量輸入端子相互間：1000VDC（50 / 60Hz） 1分鐘（因AX100的RTD輸入小端子共用，所以不包括在內）
遙控端子-地：500VDC 1分鐘
24VDC傳感器供電（TPS2）端子-地：500VDC 1分鐘
█ 正常工作條件
電源電壓：90~132，180~250VAC
電源頻率：50Hz±2%，60Hz±2%
環境溫度：0~50?C（軟盤工作時5~40?C）
環境濕度：20~80%RH（在5~40?C下）

附加規格
█ 報警繼電器接點輸出（/A1，/A2，/A3）
報警發生時，從后面板上的繼電器輸出。
輸出點數：從2（/A1），4（/A2），6（/A3）點中選擇
繼電器接點容量：250VDC/0.1A（電阻負載）
250VAC（50/60 Hz）/3A
輸出形式：NO-C-NC（可切換勵磁 / 非勵磁，AND/OR，保持 / 非保持）
█ 串行通訊（/C3）
可由主計算機進行控制，設定，或向主計算機輸出數據。
介質：符合EIA RS-422-A/485（4線）（/C3）
協議：專有協議或Modbus協議
同步方式：起/停同步式
通訊方式（RS-422-A/485）：4線半雙工多點連接方式（1:N（N=1~31））
傳輸速率：1200，2400，4800，9600，19200，38400bps
數據長度：7/8位
停止位：1位
奇偶校驗：ODD，EVEN，NONE
***大通訊距離（RS-422-A/485）1200m
通訊模式：控制，設定的輸入輸出為ASCΠ
測量數據的輸出為ASCΠ或二進制方式
Modbus：動作方式：RTU SLAVE
數據種類：數據讀 / 寫
Modem支持（僅當有可選件/C3且指定為中文時）
Modem撥入：撥入功能是指其他設備向AX100撥號。
撥號呼叫功能：撥號呼叫是指AX100向其他設備撥號，撥號呼叫功能須***在通信協議選擇為“Modem”時才可使用。
█ 異常/內存用完輸出（/F1）
在系統出現異常以及指定的顯示數據文件覆蓋開始時間（可指定1，2，5，10，20，50，100小時）之前從后面板的繼電器輸出。
繼電器接點容量：250VDC/0.1A（電阻負載）
250VAC（50/60 Hz）/3A
█ 運算功能（/M1）
可進行下述運算，運算通道的數據可實現曲線 / 數字顯示和記錄。
運算通道數：AX102，AX104：8通道
AX106，AX110：10通道
運算種類：
通用運算：四則運算，平方根，******值，常用對數，指數，冪，關系運算（<，>，=，≠），邏輯運算（AND，OR，NOT，XOR）
統計運算：數據的平均值，***大值，***小值，累積值
常數：***多可設定10個常數
通訊數字輸入：***多可有10個通訊數據。
可用于統計運算以外的運算式
遙控輸入：***多可有5個遙控輸入。
可在運算式內使用遙控狀態（0/1）
報表功能：
報表種類：時報，日報，日報+周報，日報+月報
運算種類：平均值，***大值，***小值，累積值
數據格式：ASCΠ
█ 遙控（/R1）
通過接點輸入，可進行以下控制（***多可設定5點）。
?存儲開始/停止（電平）
?事件文件外部觸發輸入（電平）
?時間調整（通過接點對時，觸發，250ms以上）
?運算開始/停止（電平）
?運算數據復位（觸發，250ms以上）
?手動采樣（觸發，250ms以上）
?信息寫入（觸發，250ms以上）
?讀入設定數據（***多可設定3點，觸發，250ms以上）
?報警解除（觸發，250ms以上）
█ 24VDC變送器供電（TPS2）
回路數：2
輸出電壓：22.8~25.2VDC（額定輸出電流）
額定輸出電流：4~20mADC
***大輸出電流：25mADC（過載保護電流：約68mADC）
允許電纜阻抗：RL≤（17.8-變送器***小運行電壓）/ 0.02A
其中：17.8V=22.8V-5V
22.8V：***小輸出電壓
5V：***大電壓降（分流電阻為250Ω時）
電纜***大長度：2km（使用CEV電纜）
絕緣阻抗：輸出端子和接地端子之間20MΩ以上（500VDC）
耐電壓：輸出端子和接地端子之間500VAC（50 / 60Hz，I=10mA），1分鐘
輸出端子之間500VAC（50 / 60Hz，I=10mA），1分鐘

標準軟件
█ AX100標準軟件
系統要求
OS：Microsoft Window95/98/Me/NT4.0/2000
CPU：MMX Pentium 166MHz以上（推薦Pentium Π 266MHz以上）
RAM：32MB以上（推薦64MB以上）
磁盤驅動器：3.5″軟盤驅動器
硬盤容量：10MB以上（推薦100MB以上）
顯卡：顯示兼容Microsoft Window95/98/Me/NT4.0/2000，并能顯示32,000種顏色（推薦顯示卡能顯示64,000種顏色以上）
打印機：打印機和打印機驅動程序兼容Microsoft Window95/98/Me/NT4.0/2000
主要功能
參數設定（通過可移動存儲媒體或通訊）
數據觀測
打印數據
文件轉換（可向ASCΠ，Lotus 1-2-3，MS Excel格式轉換）

選型表

*1 不能同時指定/A1，/A2，/A3
*2 不能同時指定/F1，/A3
*3 指定/TPS2后，不能指定/A3、/F1及/R1

備品備件
