一：概述
GDV3000十二通道wn****輸入單色無紙記錄儀具有可輸入標準電流、標準電壓、頻率、毫伏、熱電偶、熱電阻等信號。具有傳感器隔離配電輸出、繼電器報警輸出、變送輸出、流量積算、溫壓補償、歷史數據轉存、打印以及遠程通訊功能。
二：主要特點
◇5.1英寸160X128點陣式圖形液晶顯示器，LED背光。
◇屏幕對比度可以自由調節；
◇高速、高性能32位ARM微處理器，畫面響應時間小于0.2秒，可同時實現12路信號的檢測、記錄、顯示和報警；
◇采用***新大規模集成電路，******名廠元器件精心設計；
◇大容量FLASH 閃存芯片存貯歷史數據，掉電******丟失數據；
◇全隔離wn****輸入，可輸入多種信號，無需跳線，通過軟件組態即可；
◇工程量顯示數值范圍寬，可顯示5位數值：-9999 ~19999；
◇支持真空度科學計數法顯示；
◇中文菜單組態、顯示工程位號，工程單位。軟件密碼鎖保證用戶組態安全；
◇報警顯示，同時指示各路通道的下下限、下限、上限、上上限報警?？梢杂涗?**近的15條報警信息；
◇使用USB2.0接口轉存和備份歷史記錄，支持256M 、512M 、IG 優盤；
◇標準串行通訊接口：RS-485 和RS-232C；
◇標準Modbus RTU通訊協議。除支持本公司的ScanX 數據管理軟件外，還支持iFIX 、組態王、MCGS、PCAuto等流行專業組態軟件，無需專用驅動；
◇可外接微型打印機，支持手動打印、定時自動打印，滿足用戶現場打印的需要；
◇集成硬件實時時鐘，掉電情況下時鐘也能準確運行；
◇新型開關電源，85VAC~265VAC 范圍內正常工作；
◇提供變送器＋24VDC隔離配電；
◇補償模型豐富，可對液體、一般氣體、蒸汽、天然氣等多種介質進行補償；
◇小流量補足計量功能，儀表掉電后按設定值進行補償；
◇提供8小時班報，12小時班報，日?qǐng)?bào)表，月報表?？勺杂稍O(shè)定結算時間；
◇當溫度傳感器、壓力傳感器發生故障時，會自動改用設定溫度，壓力計算補償量；
◇具有掉電記錄功能，記錄儀上電，停電時間，顯示累計停電時間，防止用戶停電竊汽；
◇全鋁密封外殼及內部屏蔽板，保證儀表在惡劣環境中正常工作。
三、主要技術指標
◇輸入種類及測量量程、精度
|
輸入種類 |
量程 |
測量量程 |
精度 |
|
DVC |
0~20mV |
-9999~19999 |
±0.2% |
|
0~100mV |
-9999~19999 |
±0.2% |
|
0~5V |
-9999~19999 |
±0.2% |
|
1~5V |
-9999~19999 |
±0.2% |
|
DCI |
0~100mA |
-9999~19999 |
±0.2% |
|
4~20mA |
-9999~19999 |
±0.2% |
|
TC |
S |
-50.0~100.0℃ |
±3.7℃ |
|
100.0~1768.0℃ |
±2℃ |
|
B |
0~1820.0℃ |
±2℃ |
|
K |
-50.0~1372.0℃ |
±2℃ |
|
E |
-50.0~1000.0℃ |
±2℃ |
|
J |
-50.0~1200.0℃ |
±2℃ |
|
T |
-199.90~320.00℃ |
±2℃ |
|
Wer3-25 |
0.0~2300.0℃ |
±5℃ |
|
RTD |
Pt100 |
-200.0~850.0℃ |
±1℃ |
|
Cu50 |
-50.00~150.00℃ |
±1℃ |
|
電阻 |
0~350Ω |
-9999~19999 |
|
|
頻率 |
0－10KHZ |
0~19999 |
±1 | GDV4000系列儀表允許1~12路不******型的信號直接輸入，通道間全隔離，隔離電壓大于400V
◇輸出規格
配電：8 路配電，4組24VDC 輸出，輸出電流60mA/ 組
12 路可組態繼電器觸點輸出，觸點容量為3A、250VAC（阻性負載）默認為常開觸點
***多4 路模擬量變送輸出（變送輸出或PID輸出），4～20mADC, 負載電阻小于600 Ω
◇補償運算
蒸汽…………根據IFC67 公式計算蒸汽密度補償蒸汽的質量流量
一般氣體……溫度、壓力補償測量標準體積流量
天然氣………溫度、壓力補償測量標準體積流量
液體…………溫度補償測量標準體積流量或質量流量
◇補償范圍
蒸汽：壓力0.1～4.5MPa
溫度100～500℃
密度0.1～100Kg/m3
比焓2508～3224Kj/Kg
一般氣體：壓力0～60MPa
溫度-100～500℃
液體：溫度-100～500℃
◇累積范圍
0～99999999
◇通訊、打印
通訊接口：RS232C 或RS485
波特率：1200、2400、9600、19200
打印接口：RS232C 串口微型打印機
10M Ethernet 標準RJ45 接口
◇記錄時間
記錄間隔：1、2、4、6、15、30、60、120、240 秒可選
記錄長度：36 小時/ 筆（記錄間隔1 秒）～360 天/ 筆（記錄間隔4 分）
|
記錄間隔 |
1秒 |
2秒 |
5秒 |
10秒 |
15秒 |
1分鐘 |
2分鐘 |
4分鐘 |
|
記錄長度 |
72小時 |
6天 |
15天 |
30天 |
45天 |
180天 |
360天 |
750天 | ◇數據備份和轉存
128M～512M 優盤可選（USB 接口）
◇熱電偶冷端補償誤差
± 1℃
◇斷電保護
FLASH MEMORY 保存設置參數和歷史數據，斷電后數據可長久保存。采用硬件時鐘，掉電后也能準確運行。
◇顯示器
160 × 128 點陣式圖形液晶顯示屏，LED 背光
◇基本誤差
± 0.2%F·S
◇電源
開關電源85VAC～265VAC、50Hz ± 5% 或DC24V ± 2V
◇環境溫度
0～50℃
◇環境濕度
0～85%RH
四、產品選型表
| GDV3000十二通道單色無紙記錄儀 |
| GDV |
30 |
□ |
-□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
□ |
|
| 型號 |
選型代碼 |
說明 |
| GDV |
30 |
|
尺寸（144×144×252） |
wn****
輸入 |
01～12 |
輸入通道數量（***多十二路） |
| 頻率輸入 |
N |
|
無要求 |
|
F01-F12 |
wn****輸入+頻率輸入≤12 |
頻率信號輸入數量 |
繼電器
報警輸出 |
可組態 |
00 |
|
無 |
| 01～12 |
|
報警輸出通道數量 |
| 變送輸出 |
|
N |
|
無要求 |
| A1-4 |
|
變送輸出通道數 |
| PID調節輸出 |
|
N |
|
無要求 |
| P1-4 |
|
PID調節輸出通道數 |
通訊/打印
功能 |
|
0 |
|
無 |
| 1 |
|
RS-232C通訊 |
| 2 |
|
RS-485通訊 |
| 3 |
|
RS-232C打印 |
| 以太網通訊 |
|
N |
|
無 |
| E |
|
以太網通訊 |
| 配電輸出 |
|
N |
|
無 |
| P |
|
DC24V配電輸出 |
| 流量積算 |
|
0 |
|
無 |
| 1 |
|
無溫壓補償?shù)牧髁糠e算 |
| 2 |
|
帶溫壓補償?shù)牧髁糠e算 |
USB
轉存功能 |
|
/0 |
無 |
| /U |
USB轉存功能 |

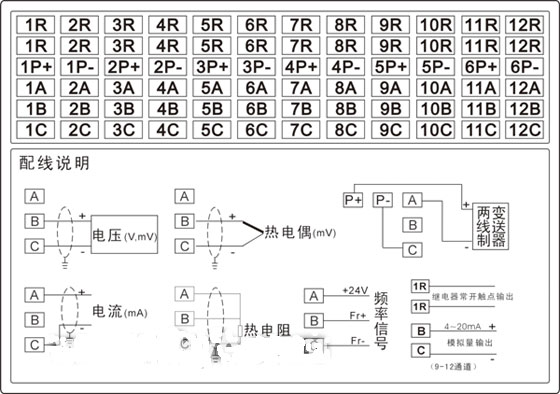

| 注：wn****輸入數量+頻率輸入數量+變送輸出數量+PID調節輸出數量≤12 | 五、儀表接線端子

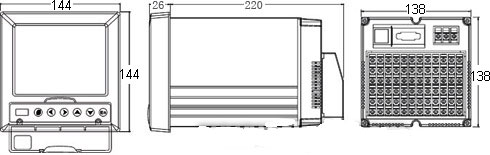

六、儀表外形尺寸，安裝方法及開孔尺寸
開孔尺寸：138×138
|
