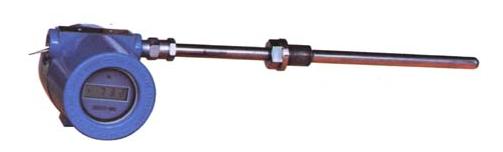

產品名稱：一體化溫度變送器
1、應用
通常和顯示儀表、記錄儀表、電子計算機等配套使用，輸出4-20mA，直接測量生產現場存在碳氯化合物等爆炸物的-200℃-1300℃范圍內液體、蒸汽的氣體 質以及固體表面溫度。
2、特點
二線制輸出4-20mA，抗干擾能力強；
節省補償導線及安裝溫度變送器費用；
安全可靠，使用壽命長；
冷端溫度自動補償，非線性校正電路 ；
3、工作原理
防爆熱電偶利用間隙隔爆原理，當腔內發生爆炸時，能通過接合面間隙熄火和冷卻，使爆炸后的火焰全溫度傳不到腔外，從而進行防爆。
熱電偶(熱電阻)產生的熱電勢(電阻)經過溫度變送器的電橋產生不平衡信號，經放大后轉換成為4-20mA的直流電信號給工作儀表，工作儀表便顯示出所對應的溫度值。
4、主要技術參數
產品執行標準
IEC584 IEC751 IEC1515 JB/T5518-91 JB/T7391-94
5、測溫范圍及允差
1）熱電阻測溫范圍及允差
|
型號 |
分度號 |
測溫范圍 |
精度等級 |
允許偏差 |
|
WZPB |
Pt100 |
-200℃~+500℃ |
A級
B級 |
±(0.15+0.002t)
±(0.30+0.005t) |
|
WZCB |
Cu50 Cu100 |
-50℃~+100℃ |
--- |
±(0.30+0.006t) |
2）熱電偶測溫范圍及允差
|
型號 |
分度號 |
允差等級 |
|
Ⅰ |
Ⅱ |
|
允差值 |
測溫范圍 |
允差值 |
測溫范圍 |
|
WRNB |
K |
±1.5℃ |
-40℃~+375℃ |
±2.5℃ |
-40℃~+333℃ |
|
±0.004t |
375℃~1000℃ |
±0.0075t |
333℃~1200℃ |
|
WRMB |
N |
±1.5℃ |
-40℃~+375℃ |
±2.5℃ |
-40℃~+333℃ |
|
±0.004t |
375℃~1000℃ |
±0.0075t |
333℃~1200℃ |
|
WREB |
E |
±1.5℃ |
-40℃~+375℃ |
±2.5℃ |
-40℃~+333℃ |
|
±0.004t |
375℃~1000℃ |
±0.004t |
333℃~900℃ |
|
WRFB |
J |
±1.5℃ |
-40℃~+375℃ |
±2.5℃ |
-40℃~+333℃ |
|
±0.004t |
375℃~1000℃ |
±0.004t |
333℃~750℃ |
|
WRCB |
T |
±0.5℃ |
-40℃~+125℃ |
±1.5℃ |
-40℃~+333℃ |
|
±0.004t |
125℃~350℃ |
±0.0075t |
333℃~350℃ |
|
|
|
|
|
|
|
6、輸出信號： 4-20 mA ，負載電阻250，傳輸導線電阻 100
7、輸出方法： 二線制
8、精度等級：
溫度變送器精度等級：0.1 0.2 0.5
顯示器精度等級：模擬指示式2.5級;數字顯示式0.5級.
9、供電電源：24V.DC±10℅
10、防護等級：IP65
11、防爆等級：
隔爆型：dⅡBT4 dⅡCT5 dⅡCT6
本質安全型：iaⅡCT6
12、絕緣電阻：儀表輸出接線端子與外殼之間的絕緣電阻應不小于50.
13、熱響應時間：
當溫度出現階躍變化時，儀表的電流輸出信號變化至相當于該階躍變化的50%所需的時間 ，通常以t0.5表示當溫度變送器的階躍響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的五分之一時，則用熱電偶(阻)熱響應時間作為儀表的熱響應時間； 當溫度變送器的階躍熱響應穩定時間不超過熱電偶(阻)熱響應穩定時間t0.5的二分之一時，則用溫度變送器熱響應時間作為儀表的熱響應時間；
14、基本誤差：
儀表的基本誤差應不超過熱電偶(阻)和溫度變送器基本誤差的合成誤差。
15、工作環境：
安裝場所等級 溫 度 ℃ 相 對 濕 度 ％ 大氣壓力KPa
Cx1 -25-+55 5-95 86-106 Cx2 -25-+70 Cx3 -40-+80
16、取證一覽表:
防 爆 級 別 防 爆 證 號 認 證 機 構
dⅡBT4 GYB97151 NEPSI
dⅡBT4 GYB97152 NEPSI
dⅡCT4 GYB97203 NEPSI
dⅡCT4 GYB97204 NEPSI
iaⅡCTT6 GYB99412 NEPSI
iaⅡCTT6 GYB99413 NEPSI
(注：NEPSI防爆認證系******級儀器儀器儀表防爆安全監督檢驗站)
17、選型命名方法：
W （溫度儀表）
R-熱電偶 Z-熱電阻
M鎳鉻硅-鎳硅 N鎳鉻-鎳硅 E鎳鉻-銅鎳 F鐵-銅鎳 C銅-銅鎳 // P鉑 C銅
B（ 溫度變送器）
1-無固定裝置2-固定螺紋3-活動法蘭4-固定法蘭
5-活絡管接頭式6-固定螺紋錐形式7-直形管接頭式
2防噴式（接線盒形式）4防爆式
0- φ16， 1-φ20，2-φ16高鋁質管，3-φ20高鋁質管
典型型號：WZPB-220 |
