熱套式煙道熱電偶，熱套式熱電偶主要用于測量蒸汽管道及鍋爐溫度，熱套保護管采用引進設備和深盲孔技術加工而成，端部不用焊接，提高了熱套保護管的強度和使用壽

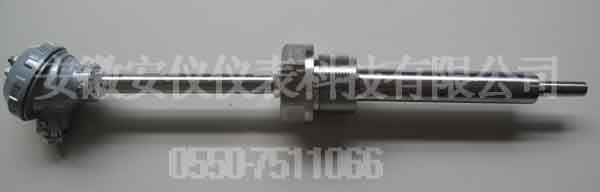

熱套式熱電偶：
1）熱套式煙道熱電偶熱套式熱電偶主要用于測量蒸汽管道及鍋爐溫度。
2）熱電偶采用熱套保護管與電偶可分離方式，使用時，用戶可將熱套焊接或機械固定在設備上，然后裝上電偶就可工作，它的優點是提高了保護管的工作壓力和使用壽命，又便于電偶的維修或更換，目前這種結構形式被國外廣泛采用。
3）本廠生產的熱套保護管采用引進設備和深盲孔技術加工而成，端部不用焊接，提高了熱套保護管的強度和使用壽命。
4）熱套式熱電偶產品有五種不同結構和安裝方式，用戶可根據不同的溫度、壓力及蒸汽流速來選用，安裝尺寸及方式參照EBASCO規范。
|
熱套式熱電偶規格型號表：
|
|
名 稱 |
型 號 |
分度號 |
測溫范圍
℃ |
公稱壓力 |
流 速 |
保護管材料 |
|
單 支
熱電偶 |
WRNR-01 |
K |
0 ～ 600 |
≤ 29.4MPa |
≤ 100m/s |
1Cr18Ni9Ti
不銹鋼 |
|
WRER-01 |
E |
|
雙 支
熱電偶 |
WRNR2-01 |
K |
|
WRER2-01 |
E |
注:（１）外露長度H,用戶可根據保溫層厚度的不同,在H=200、240、280、320、380、420、480、520系列中選訂。
（２）產品規格的表示：插深＋H＝總長； |
|
煙道、風道熱電偶： |
|
名 稱 |
型 號 |
分度號 |
測溫范圍 ℃ |
公稱壓力MPa |
流 速 |
保護管材料 |
|
單支
熱電偶 |
WRNR-12 |
K |
0～800 |
≤9.8 |
≤80m/s |
不銹鋼
1Cr18Ni9Ti |
|
WRER-12 |
E |
|
雙支
熱電偶 |
WRNR2-12 |
K |
|
WRER2-12 |
E |
用途：使用在煙道和風道上測溫 |
|
|
高溫高壓熱電偶型號規格表： |
|
名 稱 |
型 號 |
分度號 |
測溫范圍℃ |
公稱壓力 |
流 速 |
保護管材料 |
|
單支
熱電偶 |
WRNR-13 |
K |
0～600 |
≤ 29.4MPa |
≤
100m/s |
0Cr18Ni12M02Ti
不銹鋼 |
|
WRER-13 |
E |
|
雙支
熱電偶 |
WRNR2-13 |
K |
|
WRER2-13 |
E |
|
|
中溫中壓熱電偶型號規格表 ：
|
名 稱
|
型 號 |
分度號 |
測溫范圍 ℃ |
公稱壓力 |
流 速 |
保護管材料 |
|
單支
熱電偶 |
WRNR-14 |
K |
≤ 340 |
≤29.4MPa |
≤30m/s |
1Cr18Ni9Ti
不銹鋼 |
|
WRER-14 |
E |
|
雙支
熱電偶 |
WRNR2 -14 |
K |
|
WRER2 -14 |
E | | |
|
|
|
低溫低壓熱電偶： |
|
名 稱 |
型 號 |
分度號 |
測溫范圍
℃ |
公稱壓力 |
流 速 |
保護管材料 |
保護管螺紋 |
|
單支
熱電偶 |
WRNR-15 |
K |
0 ～ 260 |
≤ 2 MPa |
≤ 9m/s |
1Cr18Ni9Ti
不銹鋼 |
保護管(Ⅲ）
M33 × 2
保護管(Ⅳ)
ZG1"
(NPT") |
|
WRER-15 |
E |
|
雙支
熱電偶 |
WRNR2-15 |
K |
|
WRER2-15 |
E |
|
單支
熱電偶 |
WRNR-15 |
K |
|
WRER-15 |
E |
|
雙支
熱電偶 |
WRNR2-15 |
K |
|
WRER2-15 |
E | | | |
